由徐工壓路機配件組成的換向機構，是壓路機中關系到行動的主要機構，今天，我們就來為大家簡單介紹徐工三輪二軸式光輪壓路機的換向機構。

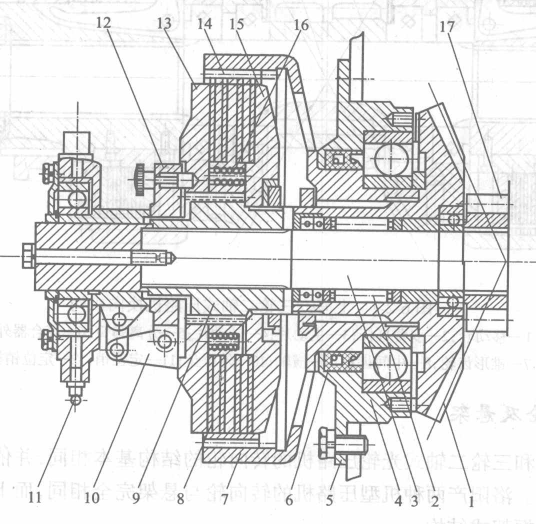

   徐工三輪二軸式光輪壓路機的換向機構有主動部分、從動部分和操縱機構等三部分組成。其主動部分包括錐形齒輪、離合器殼和主動片等。從動錐形齒輪1通過滾柱軸承支承在橫軸3上，它與變速箱輸出軸上的小錐形齒輪常嚙合。離合器外殼7用花鍵安裝在從動錐形齒輪的輪轂上，并通過滾珠軸承4支承在變速箱殼體兩側的端蓋5上。兩面鉚有摩擦襯片的主動片8以外齒與離合外殼的內齒向嚙合，同時還可以軸向移動；從動部分有驅動齒輪17、軸套9、固定壓盤15、中間壓盤14和后壓盤13等組成。圓柱小驅動齒輪安裝在橫軸上，軸套安裝在橫軸外端的花鍵上，固定壓盤以螺紋形式與軸套鏈接，中間壓力與后壓盤用花鍵與軸套鏈接，也可軸向移動；操縱機構由壓爪10、可調節的壓爪架12和分離軸承11等組成。

     換向操縱機構的左、右兩個分離軸承由同一個操縱桿來操縱：當操縱桿位于中立位置時，左、右離合器在分離彈簧16的作用下處于分離裝填，此時主動件部分在橫軸上空轉；當操縱桿處于左或右結合位置時，使左或右離合器結合，而另一個離合器扔分離。結合的一邊大錐形齒輪則通過主、從動離合器片所產生的摩擦力矩帶動橫軸及驅動齒輪一起旋轉，使動力輸出；反之，橫軸及驅動齒輪反向旋轉，也將動力輸出。該換向離合器屬性非常結合式，其摩擦片之間的間隙可通過轉動壓爪架12來調整：壓爪架箱旋緊螺紋的方向轉動，則間隙減小；反之，間隙則增大。調整時壓爪架上的彈簧鎖銷從壓盤孔中抽出后即可轉動壓爪架，調整后再將彈簧鎖銷插入壓盤的另一個孔內。

   以上就是徐工壓路機配件商為大家介紹的徐工三輪二軸式光輪壓路機換向機構，通過以上的講解及圖例，相信大家對徐工三輪二軸式光輪壓路機換向機構的結果機原理都能有一個大致的了解。
